儲罐變形怎么控制？組對焊接順序、運輸與安裝對圓度的影響

儲罐制造中，“變形”是幾乎繞不開的話題，尤其在大直徑、厚板、長焊縫的碳鋼儲罐上更為突出。很多人把變形理解成“焊接熱脹冷縮的正?，F(xiàn)象”，但在工程交付中，變形是否可控直接決定了設備能否順利組裝、接口能否對得上、密封面是否可靠、以及后續運行是否存在應力集中風險。變形控制得好，現場安裝順利、檢測順利、交付穩定；變形控制不好，輕則返工校圓、強行組對，重則留下長期結構隱患。因此，變形控制不是事后“靠校正”，而是貫穿制造與交付全鏈條的系統工程。

從機理上看，儲罐變形主要來自三個來源：焊接熱輸入引起的收縮變形、組對與裝配帶來的幾何偏差累積、以及運輸?shù)跹b和現場安裝中的外載作用。焊接變形是最常見的主因，尤其是縱縫、環縫這類長焊縫，熱輸入大、焊縫收縮長，容易造成橢圓度增加、局部波浪或筒體錯邊。若焊接順序不合理，變形會在某一方向“疊加”，最終使圓度和直線度超差。

組對質量是變形控制的起點。儲罐筒體組對時，如果卷板圓度本身偏差大、錯邊量控制不嚴、間隙不均勻，焊接后變形幾乎必然放大。對大直徑罐來說，卷板精度、板邊加工質量、組對胎具與定位點布置都很關鍵。組對階段最常見的問題是：為了趕進度強行對口，局部點固拉拽導致初始應力很大，焊接后“釋放”出來就變成明顯變形。因此，組對控制原則應是“幾何先到位、再焊接鎖定”，而不是先點固拉住、后面靠焊縫去補。

焊接順序是控制變形的核心手段之一。長焊縫如果從一端焊到另一端，收縮會沿一個方向累積，導致明顯偏心或彎曲。工程上更穩的做法是采取對稱焊、分段退焊或跳焊等策略，讓收縮在空間上相互抵消。同時，多層多道焊要控制層間溫度與熱輸入，避免局部過熱造成波浪變形或過大殘余應力。對厚板焊接，若熱輸入控制不當，既可能變形嚴重，也可能引入裂紋風險，變形控制與質量控制必須同步考慮。

焊接變形之外，結構細節也會誘發局部變形。例如噴嘴、人孔等開孔補強區域，如果補強圈焊接順序不合理或補強件剛度過大，容易造成局部凹凸或橢圓度變化；底板與罐壁連接區域，若底角焊縫焊接順序不當，也可能造成底部翹曲或應力集中。很多現場密封問題并不是法蘭不好，而是局部變形導致密封面受力不均。因此，開孔補強、底角焊縫等“細節焊縫”也要納入變形控制策略，而不是只盯筒體縱環縫。

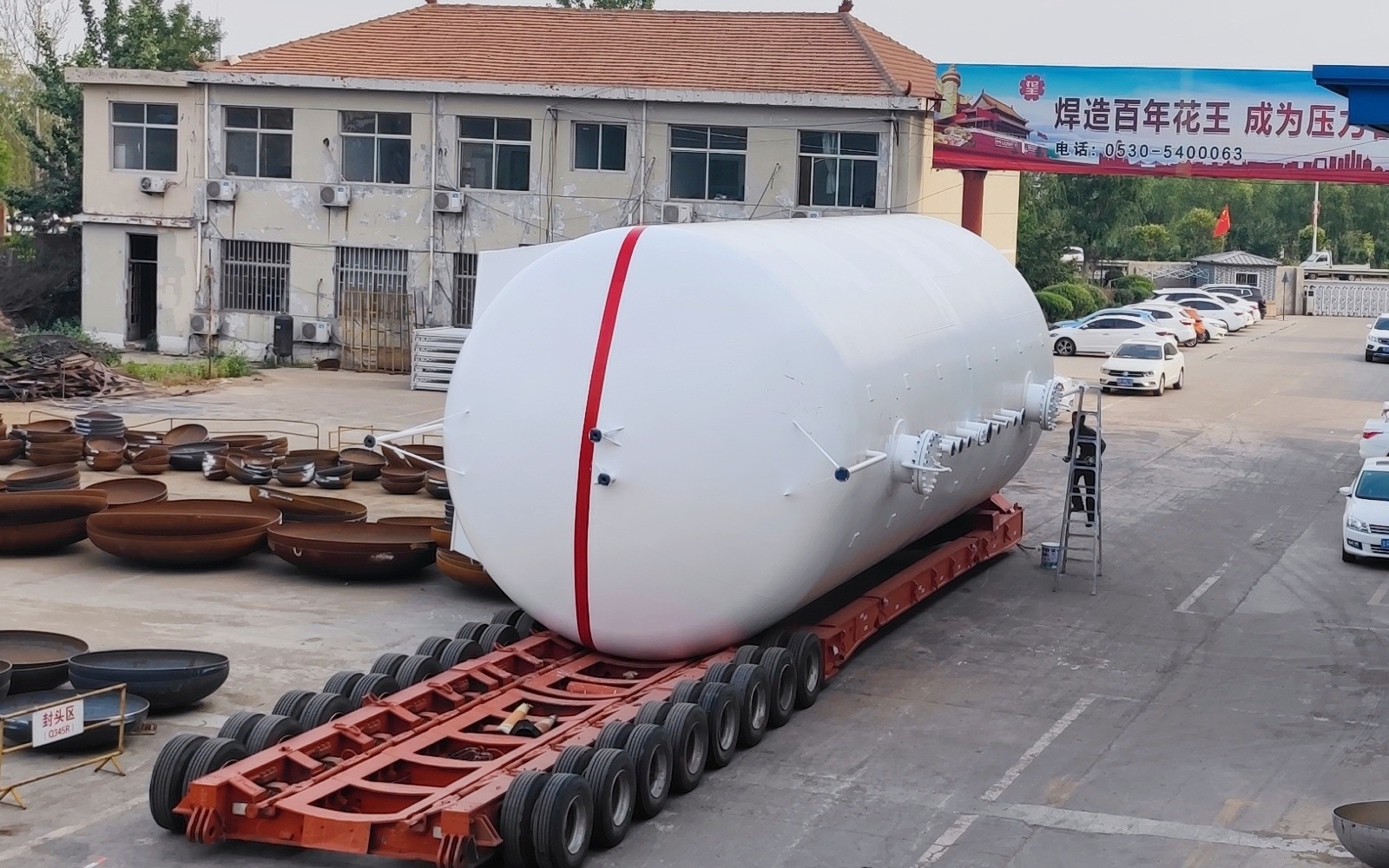

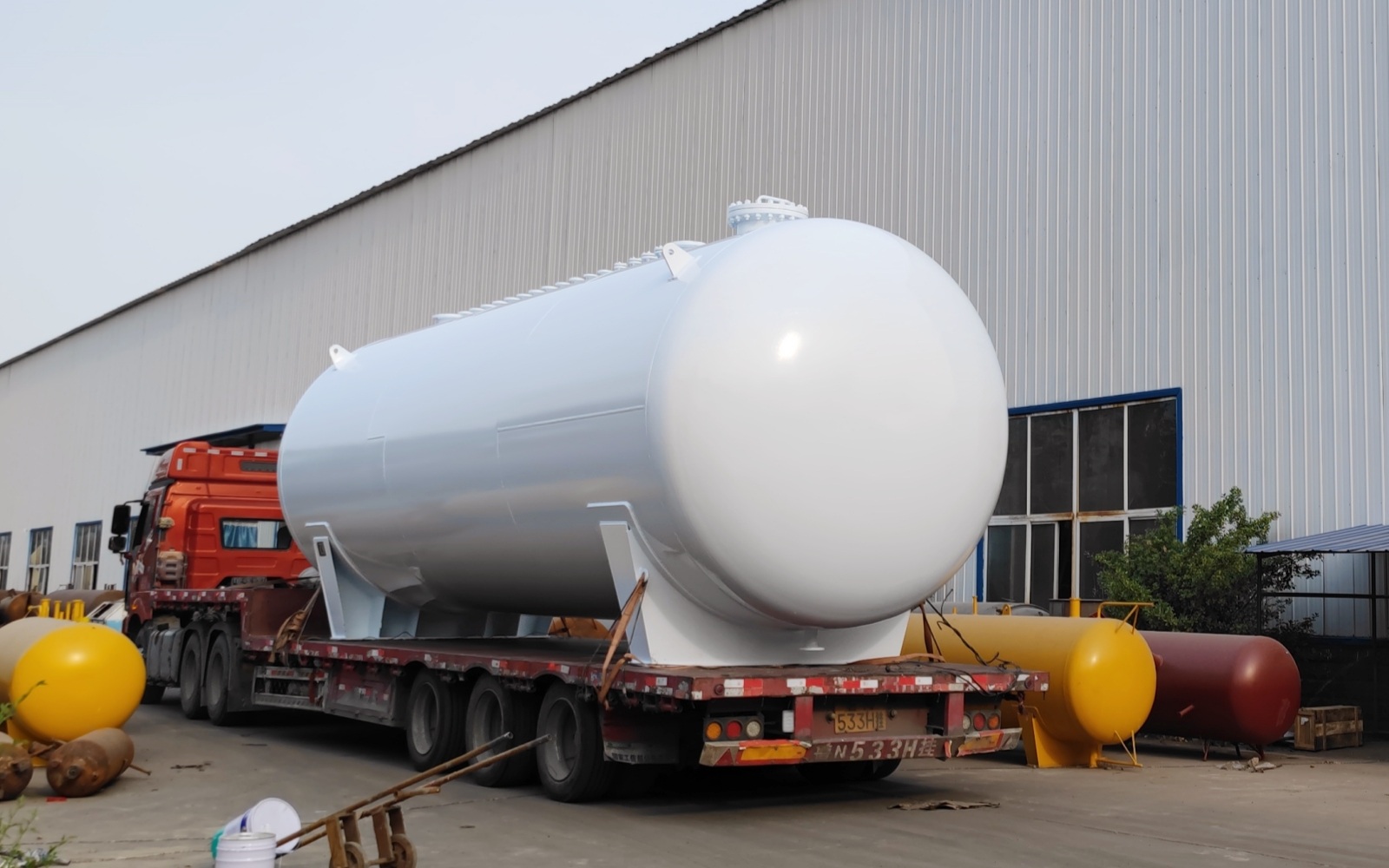

運輸與吊裝對變形的影響在大罐項目中尤其明顯。大直徑重型罐往往需要分段運輸或整體運輸，運輸過程中的支撐點布置、捆綁方式、道路顛簸以及吊裝時的受力路徑，都可能引入二次變形。常見問題包括：運輸支撐點過少導致筒體局部受壓變形；捆綁過緊導致局部凹陷；吊裝點選擇不合理導致筒體橢圓或端面變形。對制造企業而言，運輸方案不是物流的事，而是結構保護的一部分：應明確支撐點位置、加固措施、端口保護與吊裝工裝要求，并在出廠前進行必要的圓度復測。

現場安裝階段，變形風險常來自強行組對和基礎偏差。若基礎標高或圓度偏差大，現場為了趕工強行拉拽罐壁對齊，會把應力“鎖死”在結構里，后期在試水或溫度變化時釋放，導致焊縫或底角區域出現裂紋風險。更穩的做法是：安裝階段堅持“幾何調整優先”，通過找平、臨時支撐、分段對稱組焊等方式逐步鎖定結構，避免一次性強拉到位。

工程上評估變形是否可接受，常用指標包括圓度、直線度、端面垂直度、錯邊量以及關鍵接口的同心度與標高。變形控制的目標不是“完全不變形”，而是“在允許偏差內可預測、可控制”。當發現偏差趨勢異常時，應及時調整焊接順序、加固方案或裝配策略，而不是等焊完再集中校正。因為校正不僅成本高，還可能引入新的殘余應力或損傷。

總結來看，儲罐變形控制的本質是“把熱輸入與外載影響前置管理”。從卷板與組對精度、焊接順序與熱輸入控制，到運輸?shù)跹b的支撐保護與現場安裝的幾何控制，形成全鏈條閉環，才能讓大直徑厚板儲罐做到圓度穩、接口穩、交付穩。對你們這種做重型碳鋼罐的企業而言，變形控制能力就是交付能力的一部分。

要點清單

• 變形主要來自焊接收縮、裝配偏差累積與運輸?shù)跹b外載三大來源。

• 組對精度是起點：圓度、錯邊量、間隙不均會在焊后放大。

• 長焊縫應采用對稱焊、分段退焊/跳焊等策略抵消收縮變形。

• 開孔補強、底角焊縫等細節焊縫也會誘發局部變形與密封問題。

• 運輸與吊裝需明確支撐點、捆綁方式和端口保護，避免二次變形。

• 現場安裝避免強拉硬拽，應以幾何調整優先，逐步鎖定結構。

常見問題

變形能不能靠最后校圓解決？
可以部分校正，但成本高且可能引入殘余應力，不如前期控制更穩。

為什么大直徑罐更容易橢圓？
直徑大、剛度相對低，長焊縫收縮和運輸外載更容易放大圓度偏差。

噴嘴或人孔周圍變形正常嗎？
容易發生，但不應放任。補強焊接順序與剛度不當會造成局部凹凸，影響密封和應力分布。

運輸后圓度變差怎么辦？
應先復測圓度與端面，必要時在現場采用合理加固與對稱校正，避免強行組焊鎖死應力。
