臥式常壓儲罐（臥式儲油罐/臥式工藝儲罐）

臥式常壓儲罐用于常溫或中溫工況下液體介質的集中儲存、暫存緩沖與穩定供給，廣泛應用于化工裝置、公用工程、油品與溶劑儲運、水處理系統以及各類空間或高度受限的工業場景。與立式常壓儲罐相比，臥式結構在高度方向占用較低，更適合布置在廠房?jī)?nèi)、裝置邊緣或需要就近與工藝設備對接的位置，常作為中小容積儲存罐、緩沖罐或工藝中間罐使用。工程上選擇臥式結構，通常并非單純出于容積考慮，而是與場地條件、管線走向、操作維護方式以及裝卸與檢修便利性密切相關。

在實際系統中，臥式常壓儲罐常承擔工藝緩沖、配料暫存、回收液或循環介質儲存等功能，其運行特性決定了設計重點并不只是“能裝多少”，而是要保證進出料穩定、液位可控、排凈徹底以及長期運行不易產生沉積與腐蝕。由于臥式罐液面面積相對較大，液位變化時氣相體積變化明顯，裝卸與溫差作用下同樣會產生呼吸過程，因此通氣與呼吸路徑的合理配置仍是不可忽視的工程要點。若通氣能力不足或路徑不清晰，容易在運行中出現氣味外逸、揮發損失增加，甚至在異常工況下帶來超壓或負壓風險。

臥式常壓儲罐的選型首先應從介質特性與運行方式出發。介質是否含水、是否夾帶固體或雜質、是否具有揮發性或氣味問題、是否在低流速或停用狀態下容易沉積或分層，都會直接影響罐體結構、防腐方案與接口配置。對含水或易沉積介質，如果罐底結構與排凈邏輯設計不當，長期運行中容易形成積水或沉積死角，導致局部腐蝕加速或清洗維護困難。因此在方案階段就需要把“介質在罐內如何流動、停留與排出”想清楚，而不是僅依據經驗選一個常規結構。

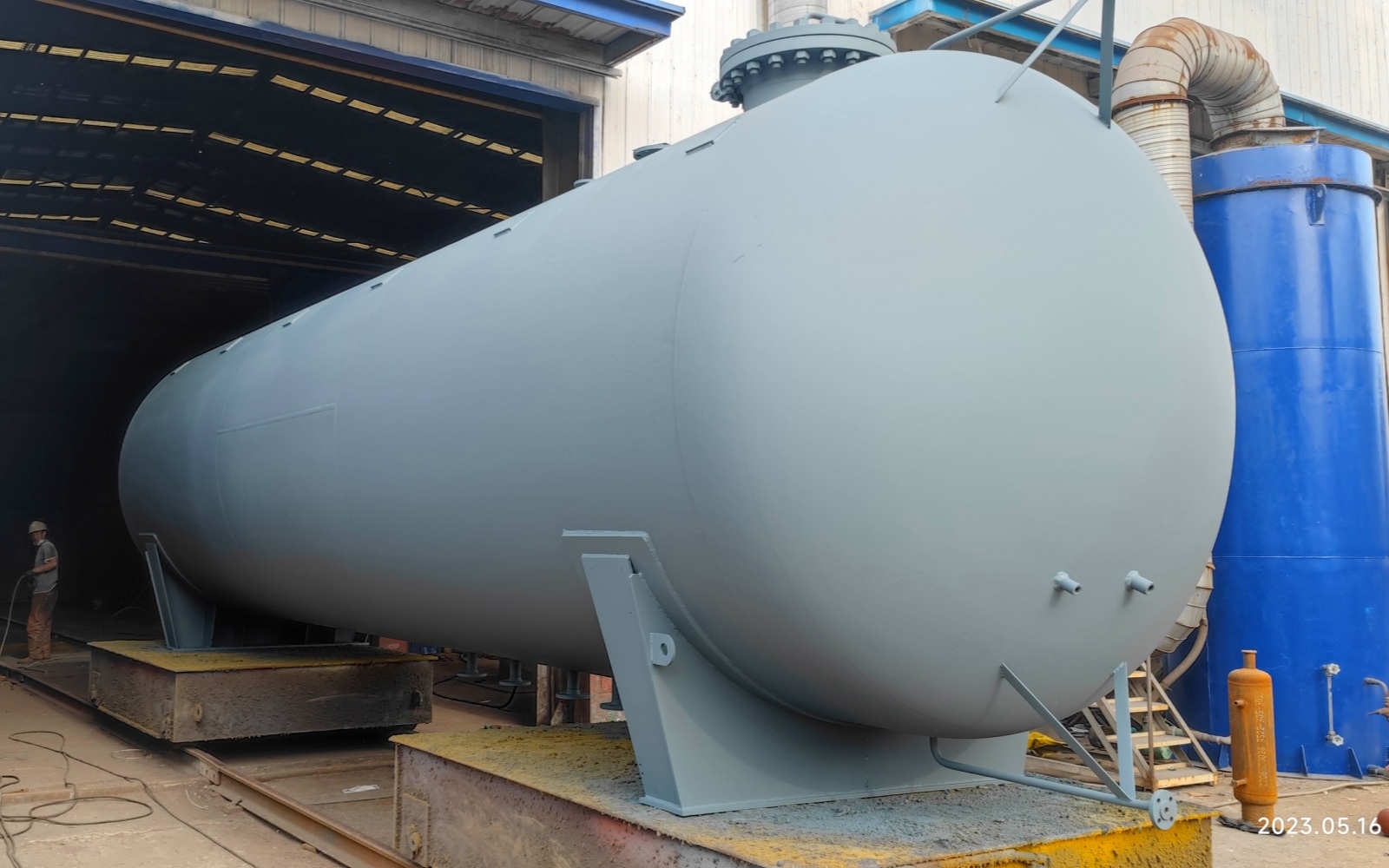

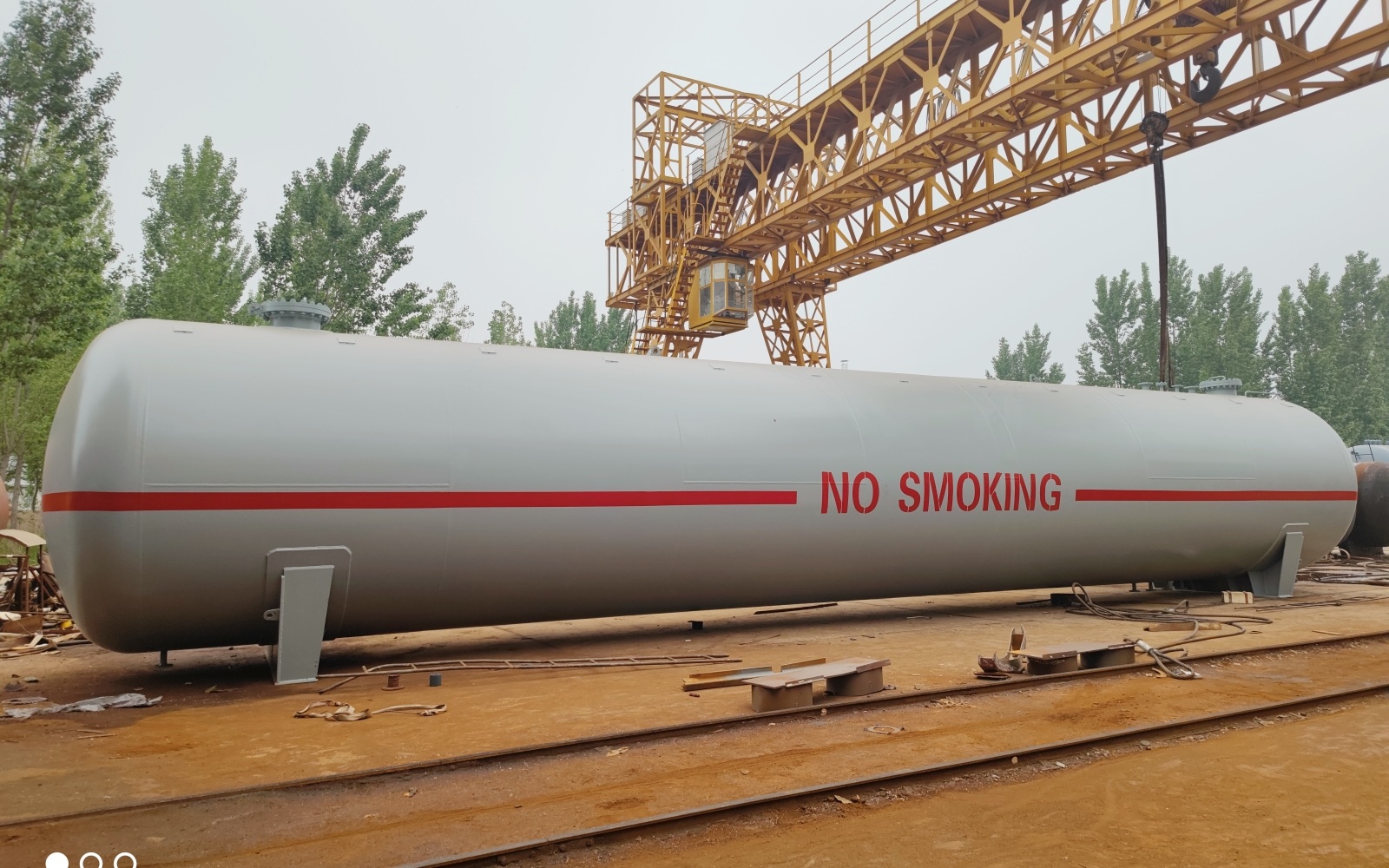

從結構與布置角度看，臥式常壓儲罐通常采用鞍座支撐，罐體軸線水平布置，接口多集中在罐體上部或端部。進料口布置需要避免物料直沖罐壁或罐底造成沖刷與擾動，必要時通過導流措施改善罐內流態；出料口高度與位置需要兼顧最低可用液位與避免吸入沉積物；排污與排凈口應布置在真正有利于排水排渣的位置，確保停用或切換時能夠?qū)⒌撞克嗪碗s質排出。對于需要頻繁清洗或介質切換的場合，人孔位置與內部可達性同樣重要，關系到檢修效率與運行安全。

臥式罐的呼吸與放空設計，應結合罐內容積、裝卸方式與介質特性綜合確定。常壓并不等于“隨便放氣”，對揮發性或有氣味的介質，仍需明確通氣路徑、放空去向及是否需要回收或治理措施，并結合現場通風條件與安全距離進行整體布置。工程實踐中，如果僅在罐頂設置一個簡單通氣口而忽視整體氣相路徑，往往會在運行后暴露氣味擴散、現場環境惡化或操作人員暴露風險等問題。

在長期運行中，臥式常壓儲罐的外腐蝕風險同樣需要重視。罐體下部與鞍座接觸區域、罐底外側容易因雨水、地面積水或清洗水滯留而形成潮濕環境，若外防腐與排水措施不到位，外腐蝕會持續累積。對于設置在室外或潮濕環境中的臥式罐，基礎排水、罐區地面坡度與外防腐體系應作為整體設計的一部分來考慮，而不是投用后再被動處理。

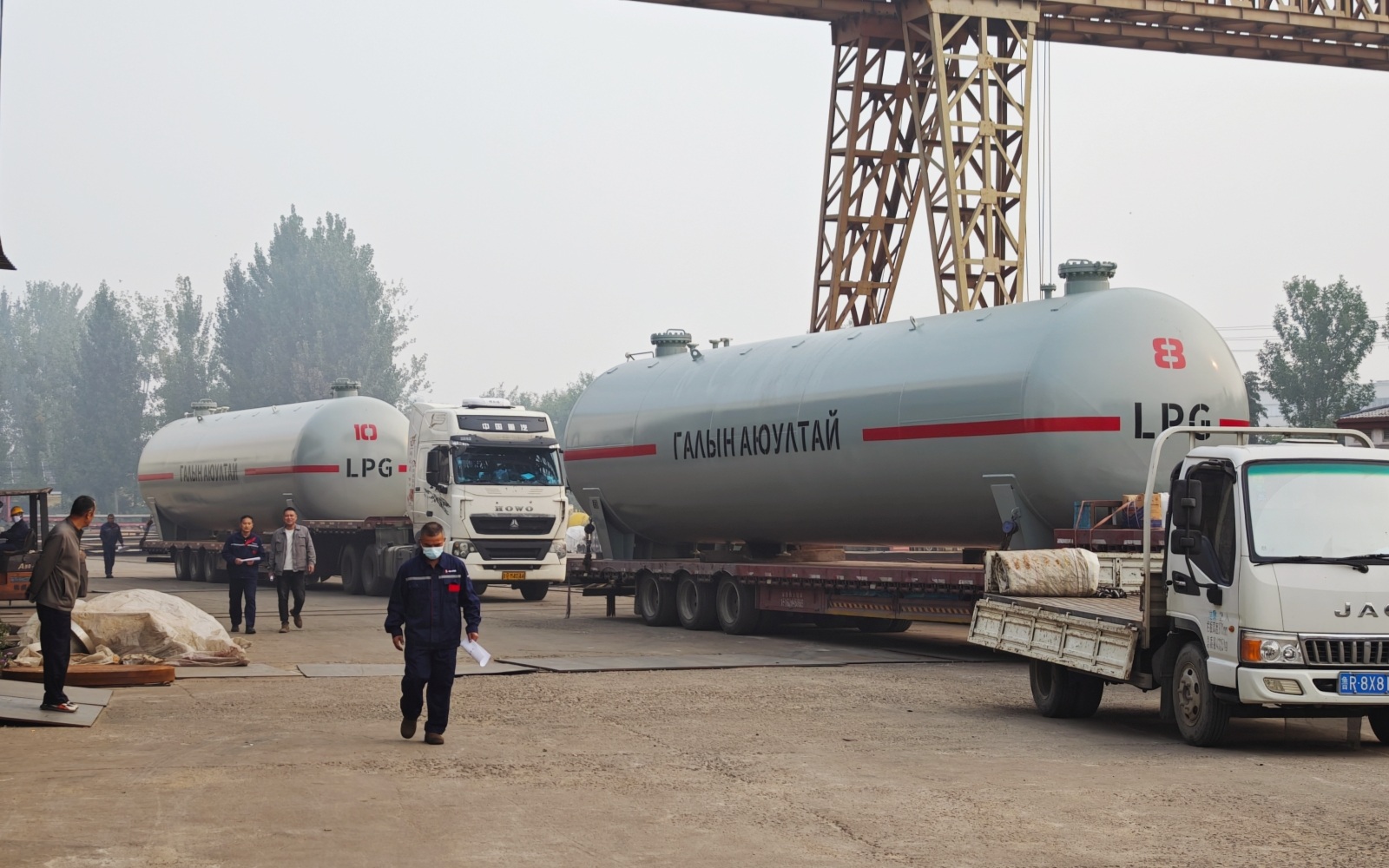

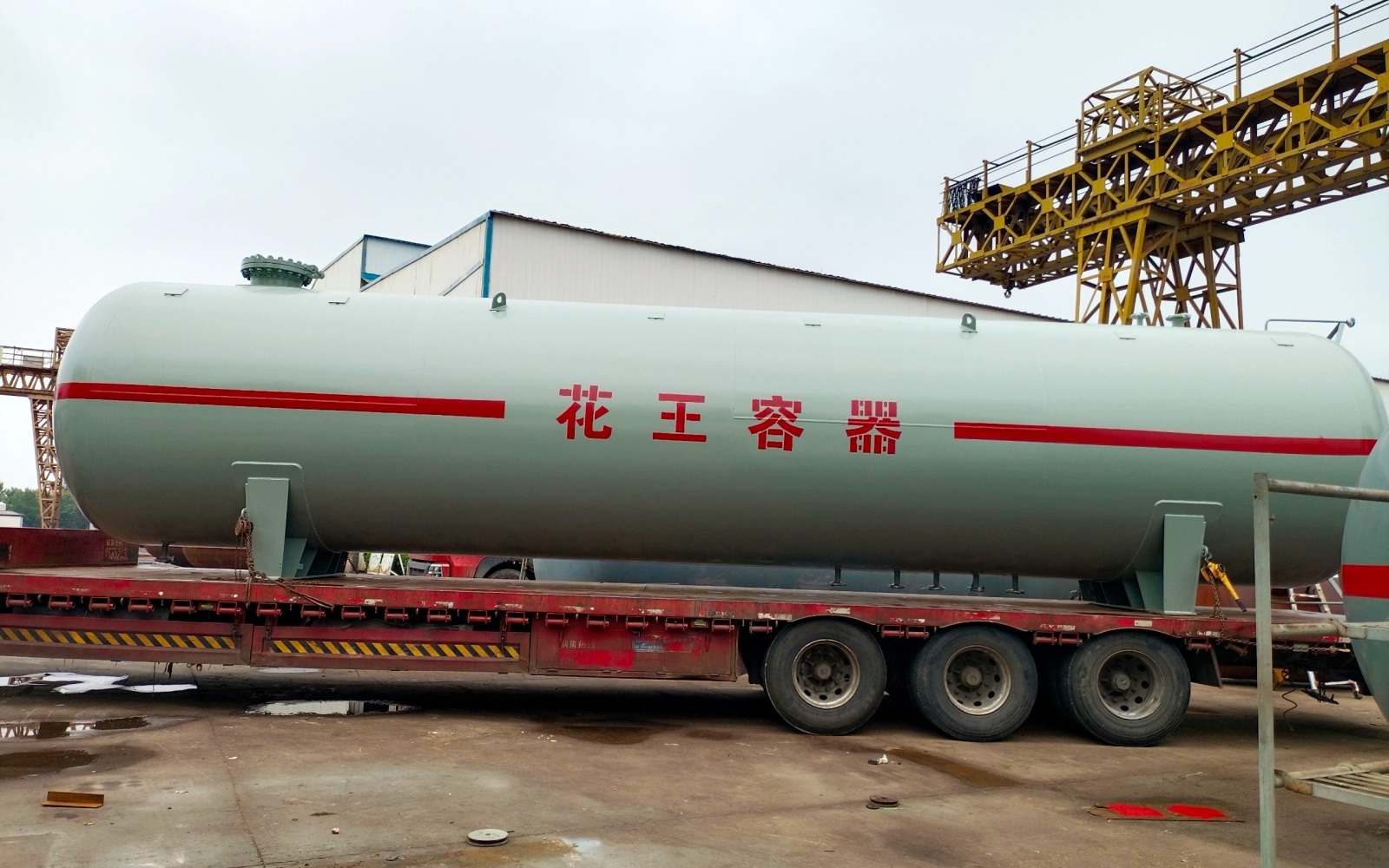

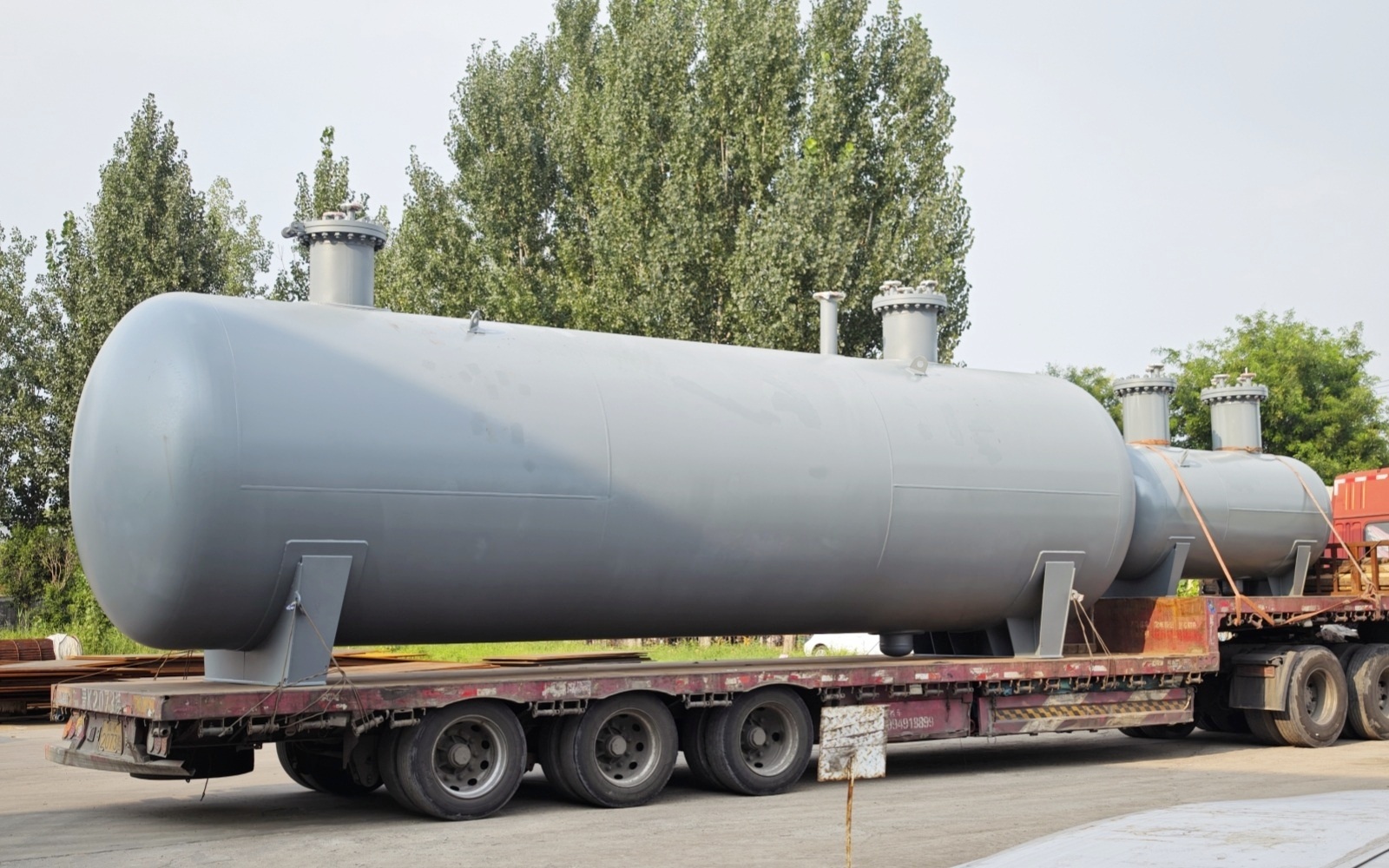

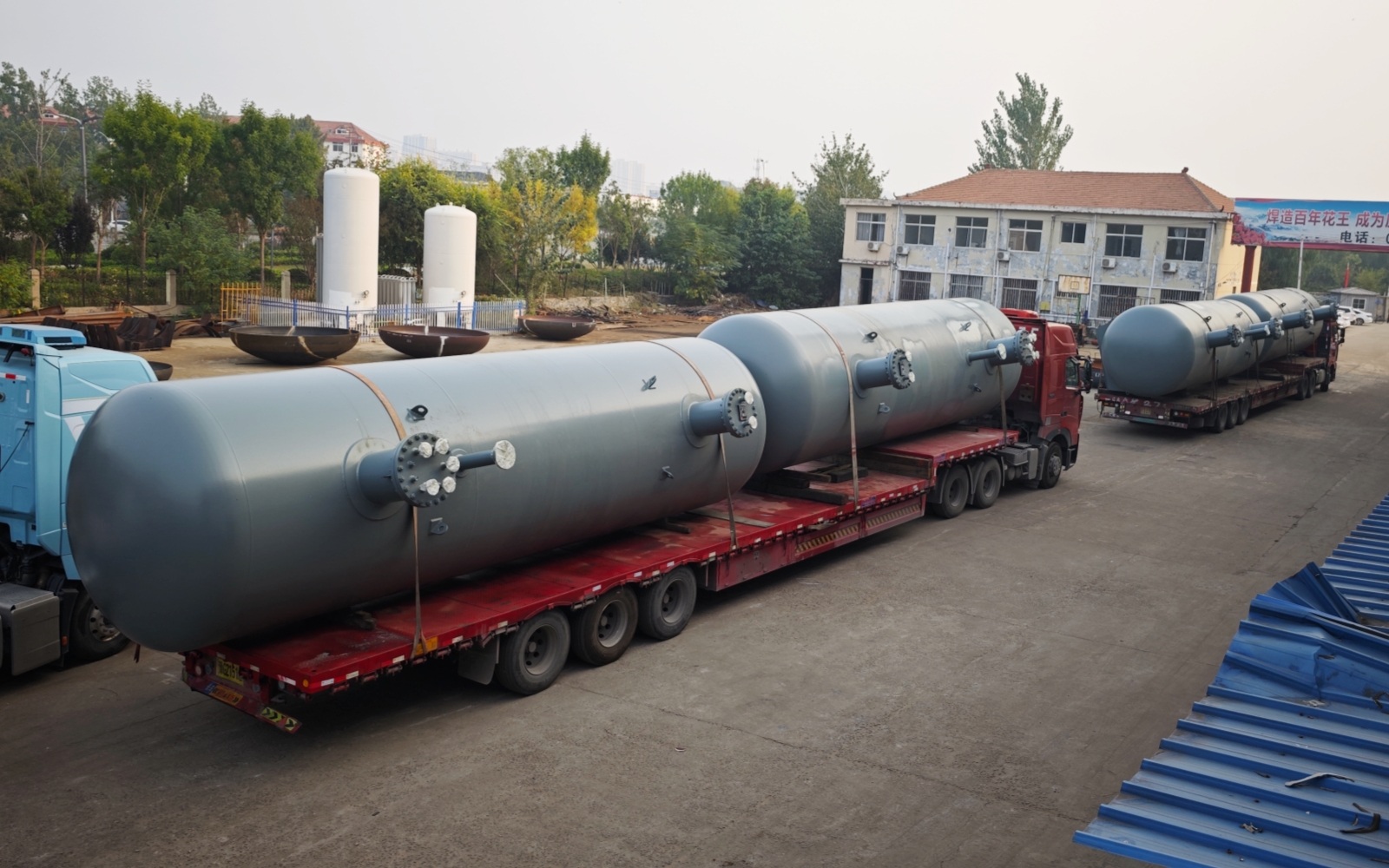

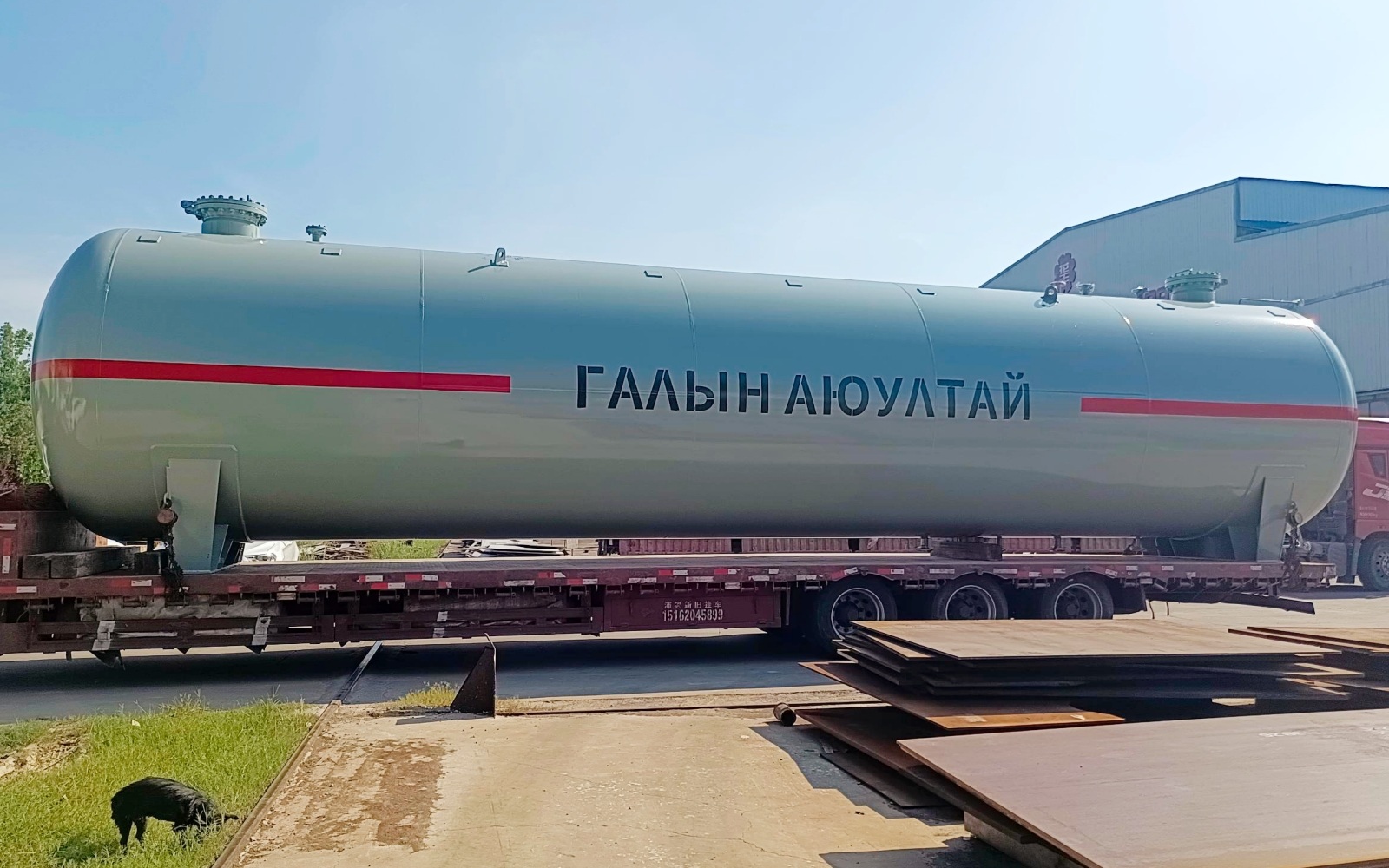

制造與交付階段，臥式常壓儲罐雖然結構形式相對成熟，但焊接質量、幾何尺寸控制、鞍座與罐體的受力匹配、接口組對與密封面保護等仍直接影響運行可靠性。出廠前完成內部清潔與接口封堵，運輸過程中做好防雨防塵與防碰撞保護，到貨后按順序進行外觀、封堵、接口與資料驗收，并在安裝階段復核標高、坡度與排凈邏輯，有助于降低后期運行與維護風險。菏澤花王壓力容器股份有限公司在臥式儲罐的工程交付中，通常會結合介質特性、場地條件與運行方式，對結構形式、接口布置與交付對接進行針對性技術溝通，以確保儲罐在長期運行周期內保持穩定、可控的工程狀態。
