LNG儲罐（液化天然氣低溫儲存罐/液化天然氣儲罐）

LNG 儲罐用于液化天然氣（Liquefied Natural Gas）的低溫集中儲存、暫存緩沖與穩定供給，是 LNG 接收站、調峰站、氣化站、工業用戶自建 LNG 站以及能源系統中的關鍵設備。液化天然氣在常壓下沸點約為 ?162℃，只有在低溫條件下才能以液態形式高效儲存，因此 LNG 儲罐在結構設計、絕熱性能、安全控制與運行管理方面均具有明顯的工程特性。與常溫氣態儲存方式相比，采用 LNG 儲罐可以大幅提升單位體積的儲能效率，為天然氣的集中儲備、調峰供應和連續用氣提供可靠基礎。

在典型 LNG 系統中，天然氣經液化裝置處理后，或由槽車、管束車等方式運輸至站內，通過卸車系統進入 LNG 儲罐儲存，再根據用氣需求經汽化器轉化為氣態天然氣輸送至下游管網或裝置。由于下游用氣負荷會受到季節變化、生產節奏、設備啟停及工況切換等多種因素影響，如果缺乏合適的低溫儲存與緩沖單元，系統容易出現供氣波動、壓力不穩或高峰時段供給不足等問題。配置 LNG 儲罐后，可以在上游供給與下游用氣之間形成穩定緩沖：在供氣充足或負荷較低時儲存 LNG，在用氣高峰或上游短時中斷時釋放庫存并平穩汽化供氣，從而實現削峰填谷，提升整體供氣系統的穩定性與可靠性。

從應用角度看，LNG 儲罐廣泛用于城市燃?xì)庹{(diào)峰站、工業園區集中供氣站、分布式能源站、偏遠地區或管網覆蓋不足區域的 LNG 供氣系統，以及部分對供氣連續性要求較高的工業用戶自備氣源系統。通過合理配置儲罐容積與汽化能力，可以有效降低對單一供氣方式的依賴，提高系統抗風險能力和運行靈活性。

一、適用場景與系統定位

LNG 儲罐在工程系統中的定位，通常取決于其服務對象與運行模式，常見應用場景包括：

城市燃?xì)馀c區域供氣系統，用于天然氣調峰、應急儲備及高峰時段補充供氣；
工業用戶 LNG 供氣站，為化工、冶金、建材等連續生產裝置提供穩定氣源；
分布式能源與能源站場，作為燃?xì)廨啓C(jī)、燃?xì)忮仩t等設備的燃料儲備單元；
管網末端或偏遠區域供氣系統，解決管道氣難以覆蓋或供氣不穩定的問題。

在不同場景下，LNG 儲罐的容積配置、運行方式、汽化策略及安全控制重點均有所差異，需要結合具體項目條件進行系統化設計。

二、結構形式與絕熱方案

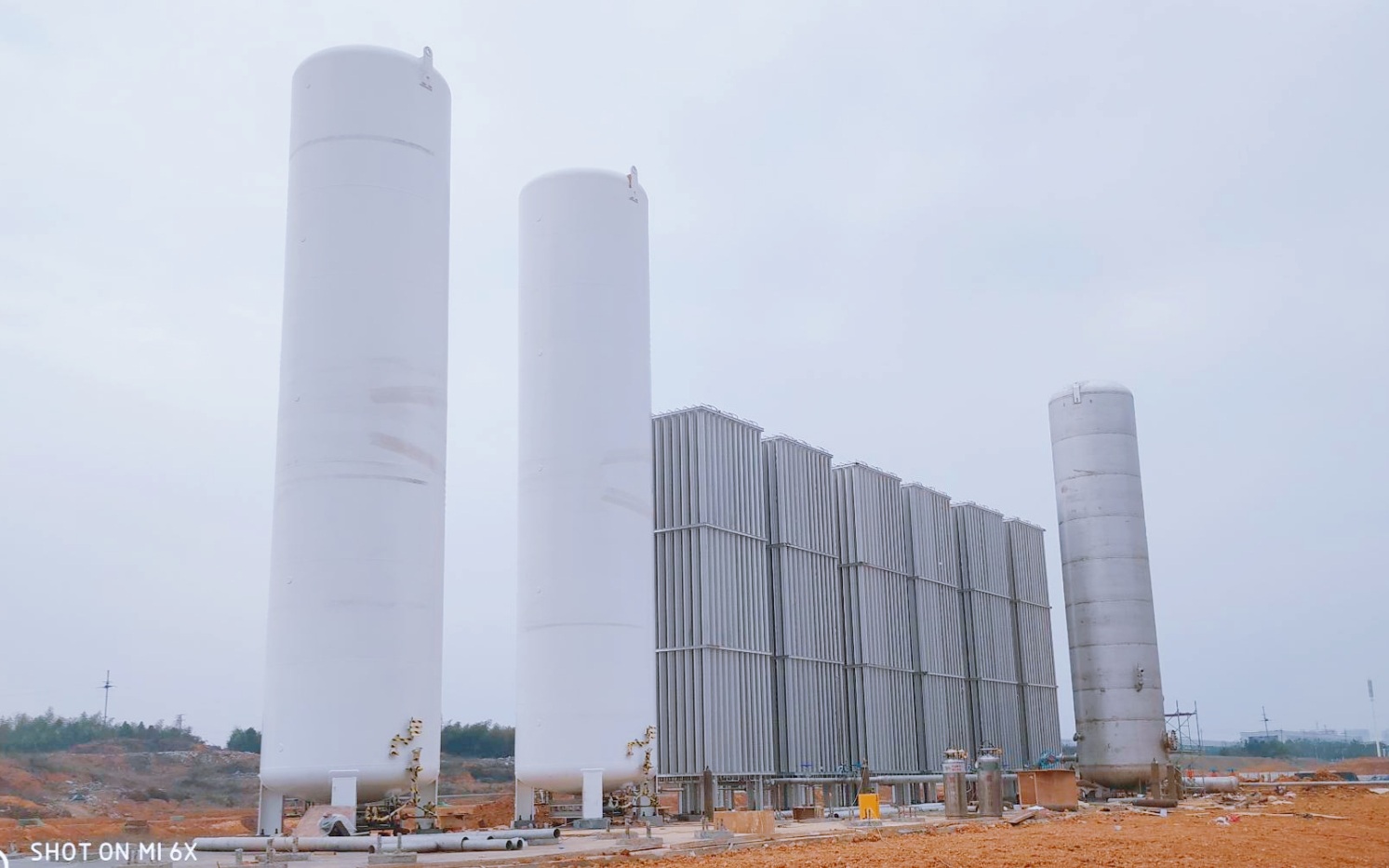

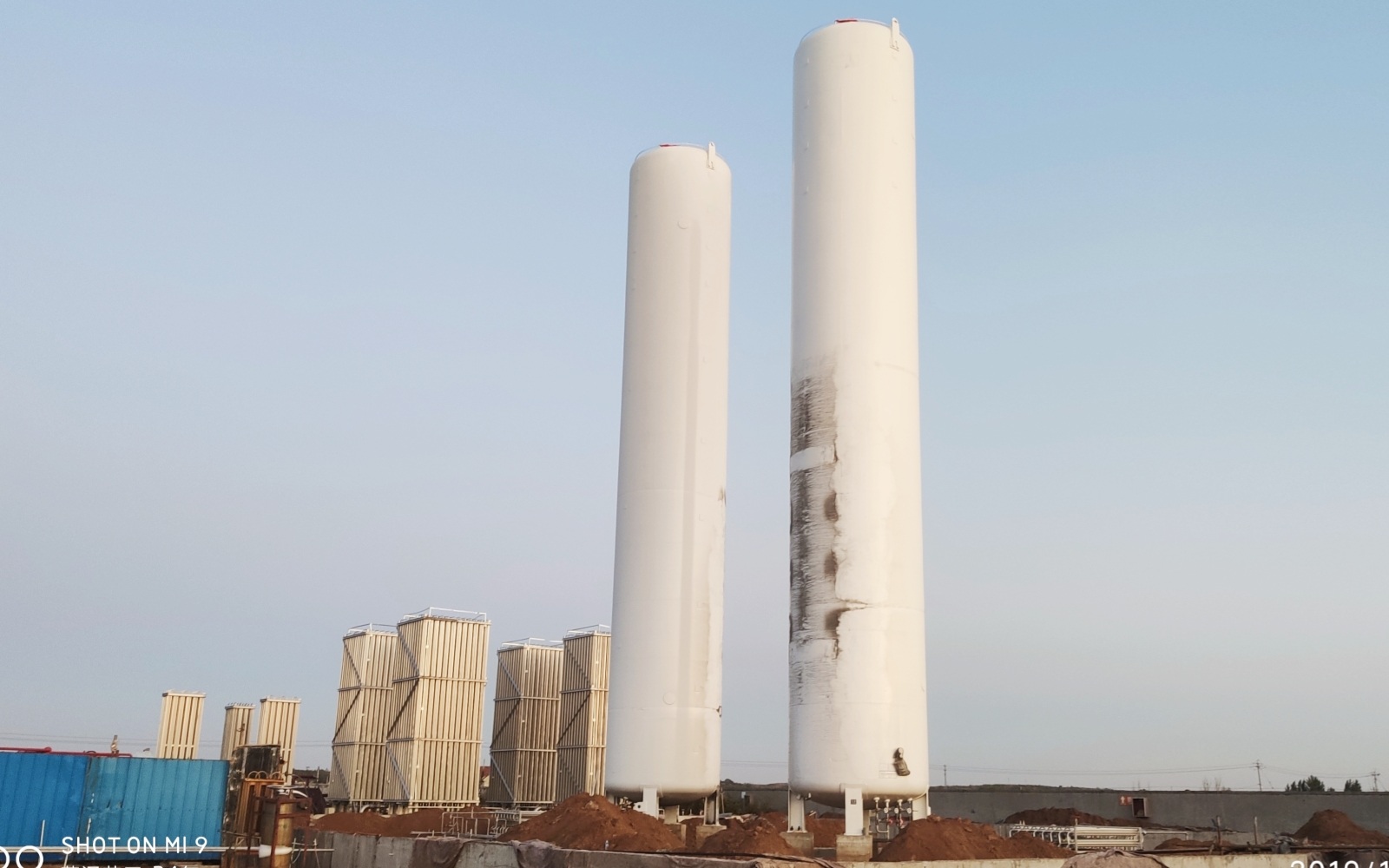

LNG 儲罐通常采用雙層低溫結構形式，內罐用于盛裝低溫液態天然氣，外罐起保溫與安全防護作用，兩層之間設置真空夾層或高效絕熱材料，以最大限度降低外界熱量傳入，減少 LNG 的自然蒸發損失。根據儲量規模、站場布置及運輸條件，LNG 儲罐可設計為立式或臥式結構。

立式 LNG 儲罐占地相對緊湊，適合儲量較大或場地受限的站場，便于集中布置與運行管理；臥式 LNG 儲罐常用于中小型 LNG 站或分布式供氣系統，運輸與安裝相對靈活。接口配置一般包括進液口、出液口、氣相口、回氣/放空口（按方案設置）、排污與排凈口以及必要的檢修接口。儀表接口可配置液位、壓力、溫度測點，并與報警及聯鎖系統配合，實現對運行狀態的實時監測。

合理的結構設計與接口布置，有助于降低低溫應力集中、減少熱脹冷縮影響，并為長期安全運行和后期維護提供便利條件。

三、安全與運行控制要點

雖然天然氣本身為可燃?xì)怏w，但在液態低溫條件下，LNG 儲存主要面臨低溫風險、可燃?xì)怏w泄漏風險以及蒸發氣（BOG）管理問題。LNG 泄漏后會迅速汽化并形成可燃?xì)怏w云，同時低溫液體可能對設備和人員造成凍傷風險，因此 LNG 儲罐在設計與布置階段需要重點考慮安全距離、通風條件、防護措施及應急處置路徑。

在運行控制方面，LNG 儲罐通常需要完善的壓力控制與安全保護系統，以應對環境溫度變化、進出液操作以及異常工況引起的壓力波動。通過液位、壓力、溫度等監測手段，并與報警與聯鎖系統配合，可以及時發現運行異常，降低安全風險。蒸發氣的回收或合理放空方案，應結合站場規模、運行模式與相關規范進行系統設計，以兼顧安全性與運行經濟性。

四、選型與容積確定思路

LNG 儲罐選型應以系統運行需求為核心，常見需要明確的關鍵條件包括：LNG 的供給方式（槽車接卸或液化裝置供給）、日均與峰值用氣量、用氣負荷波動特征、汽化方式與供氣壓力范圍、應急儲備需求以及場地布置與施工條件等。

儲罐容積的確定，通常需要在供氣連續性、建設投資與運行管理之間取得平衡。容積過小，難以起到有效緩沖與調峰作用；容積過大，則可能增加投資成本與運行管理難度。在工程實踐中，往往通過分析接卸頻次、用氣峰谷差和允許的運行風險水平，來綜合確定合理的儲罐規模。

五、制造、檢驗與交付控制

LNG 儲罐對材料低溫性能、焊接質量、密封可靠性與絕熱效果要求較高。設計階段應結合 ?162℃ 的低溫工況，選用具備良好低溫韌性的材料，并合理確定結構參數與安全裕量。制造過程中需嚴格執行材料驗收、焊接工藝評定、焊縫無損檢測、耐壓試驗及必要的氣密性檢驗等關鍵環節，確保儲罐結構強度與密封性能滿足長期運行要求。

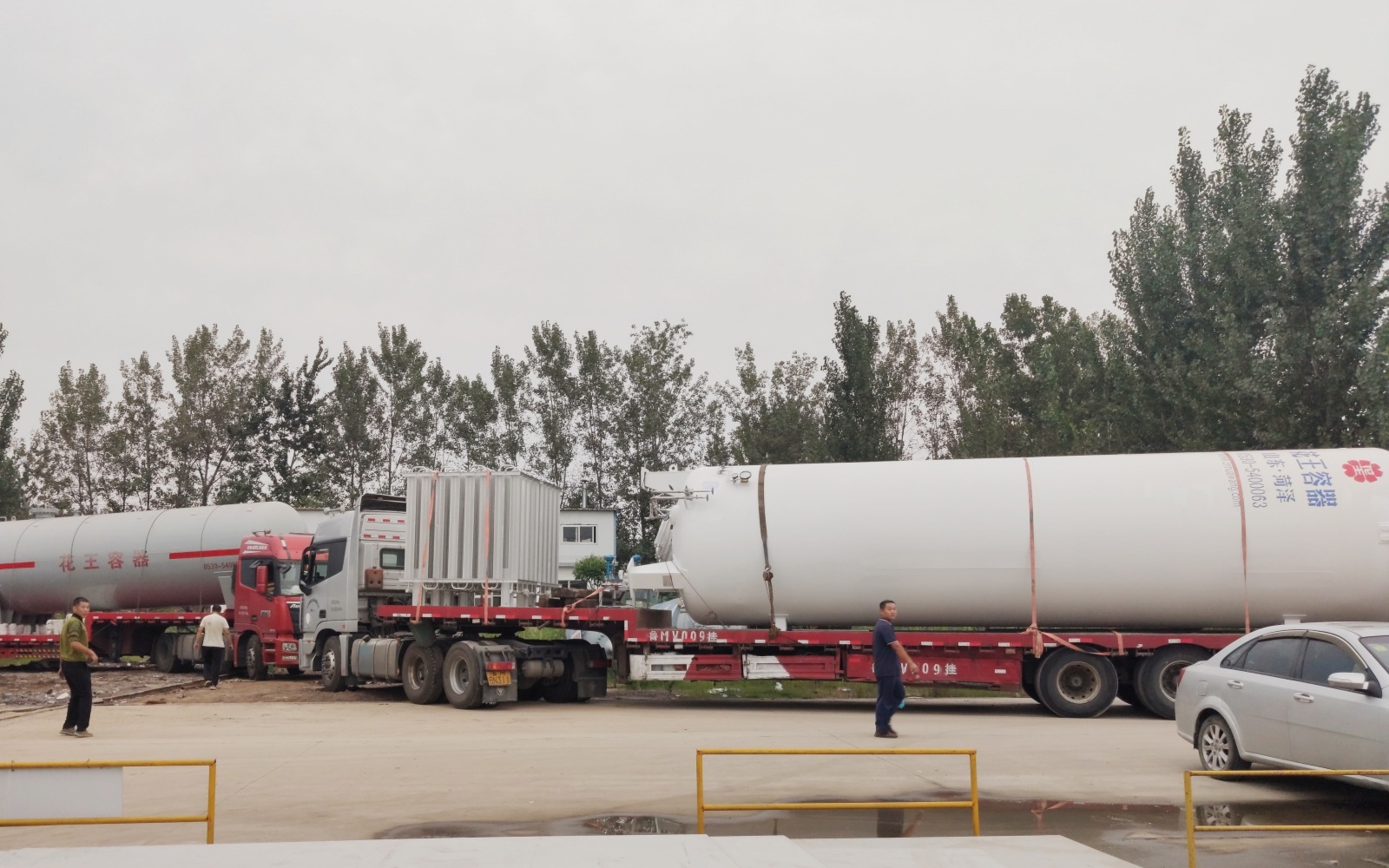

交付前應對內罐進行清潔與干燥處理，避免水分和雜質殘留；運輸與現場安裝階段需重點保護低溫接口、絕熱結構與密封部位，確保設備到貨狀態良好并順利完成安裝對接。

六、LNG 儲罐類型與對接說明

根據項目規模與應用場景不同，LNG 儲罐可作為獨立儲存單元，也可與卸車系統、汽化系統、調壓計量裝置等組成完整 LNG 供氣裝置。具體配置方案需結合項目工況、運行模式及相關規范進行整體設計。建議在項目前期明確用氣需求與運行目標，再進行針對性的結構與參數選型，以確保 LNG 儲罐在系統中發揮應有作用。
